| ব্র্যান্ড নাম: | DLX |
| মডেল নম্বর: | N MI থার্মোকল ক্যাবল টাইপ করুন |
| MOQ: | 50 মিটার |
| পেমেন্ট শর্তাবলী: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| সরবরাহ ক্ষমতা: | প্রতি মাসে 30000 মিটার |

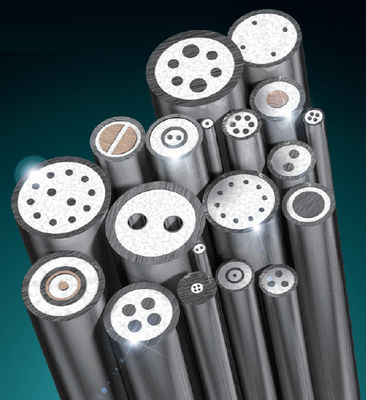

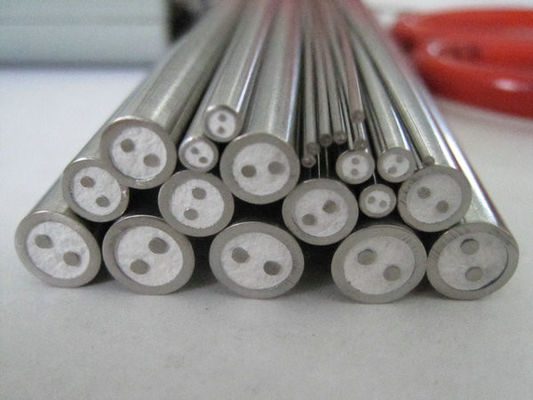

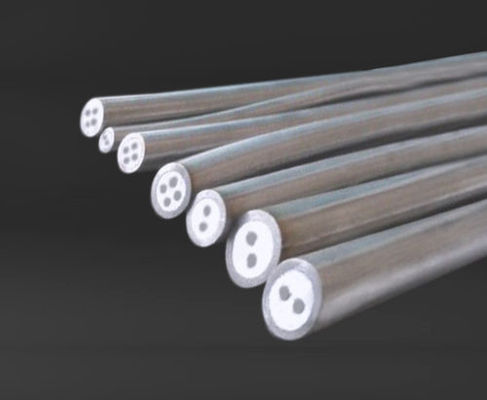

খনিজ অন্তরক থার্মোকাপল কেবল এমজিও দ্বারা অন্তরক করা হয়।এমজিও অন্তরক কেবল উচ্চ-তাপমাত্রার প্রোব তৈরির জন্য একটি ভাল পছন্দ, শিল্পে ব্যাপকভাবে ব্যবহৃত হয়। খনিজ অন্তরক থার্মোকাপল কেবল উচ্চ-তাপমাত্রা প্রতিরোধী, ক্ষয়রোধী, জারণরোধী, দ্রুত তাপ প্রতিক্রিয়াশীল।

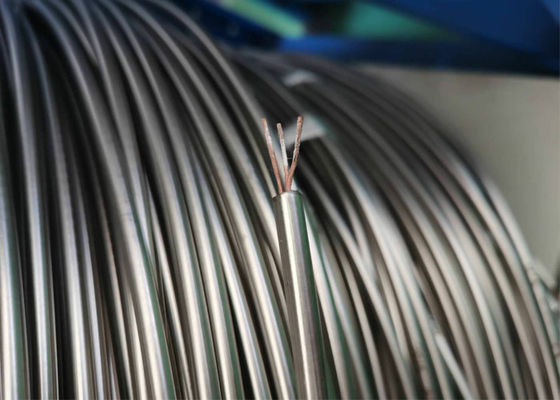

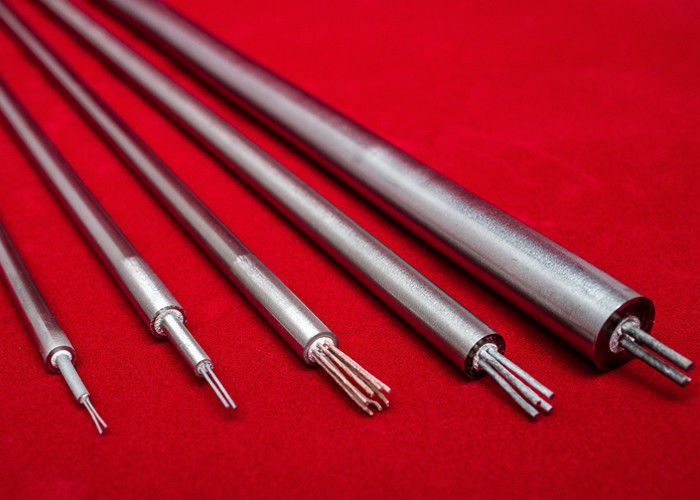

একটি খনিজ অন্তরক থার্মোকাপল কেবল দুটি পরিবাহী (কখনও কখনও চার বা ছয়) ভিন্ন ধাতুর সমন্বয়ে গঠিত। এই পরিবাহীগুলি সেই দিকে সংযুক্ত থাকে যেখানে তাপমাত্রা পরিমাপ করা উচিত (গরম সংযোগ)। সঠিকভাবে সংযুক্ত হলে, একটি ভোল্টেজ উৎপন্ন হয় যা তাপমাত্রা নির্ধারণের জন্য পড়া যেতে পারে।
ভিন্ন ধাতুগুলি উচ্চ-মানের ম্যাগনেসিয়াম অক্সাইড দিয়ে অন্তরক করা হয় এবং ক্ষয়রোধী আবরণ উপাদান দিয়ে আবৃত করা হয়, যেমন ইনকোনেল বা স্টেইনলেস স্টিল। খনিজ অন্তরক থার্মোকাপলগুলি স্থিতিশীল তাপমাত্রা পরিমাপের রিডিং সরবরাহ করতে পারে
এবং প্রায়শই বিপজ্জনক পরিবেশে উচ্চ তাপমাত্রার (১২৫০°C পর্যন্ত) জন্য ব্যবহৃত হয়।
| কোড | থার্মোকাপলের তারের উপাদান | |
| +ধনাত্মক লেগ | -ঋণাত্মক লেগ | |
| N | নি-ক্র-সি (এনপি) | নি-সি-ম্যাগনেসিয়াম (এনএন) |
| K | নি-ক্র (কেপি) | নি-আল(সি) (কেএন) |
| E | নি-ক্র (ইপি) | কিউ-নি |
| J | লোহা (জেপি) | কিউ-নি |
| T | তামা (টিপি) | কিউ-নি |
| B | প্ল্যাটিনাম রোডিয়াম-৩০% | প্ল্যাটিনাম রোডিয়াম-৬% |
| R | প্ল্যাটিনাম রোডিয়াম-১৩% | প্ল্যাটিনাম |
| S | প্ল্যাটিনাম রোডিয়াম-১০% | প্ল্যাটিনাম |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (আমেরিকান সোসাইটি ফর টেস্টিং অ্যান্ড মেটেরিয়ালস) E 230 | (আমেরিকান ন্যাশনাল স্ট্যান্ডার্ড ইনস্টিটিউট) MC 96.1 | (আন্তর্জাতিক ইলেকট্রোটেকনিক্যাল কমিশন 584 দ্বারা ইউরোপীয় স্ট্যান্ডার্ড)-1/2/3 | (ডয়েচে ইন্ডাস্ট্রি নোরমেন) EN 60584 -1/2 | (ব্রিটিশ স্ট্যান্ডার্ডস) 4937.1041, EN 60584 -1/2 | (নরম ফ্রান্সেস) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (জাপানি শিল্প মান) C 1602 - C 1610 | (রাশিয়ান স্পেসিফিকেশনের একীকরণ) 3044 |
ব্যাস (মিমি): 0.5 থেকে 12.7 মিমি।
| বাইরের আবরণ (মিমি) | কোর তারের ব্যাস (মিমি) | আবরণ উপাদান | দৈর্ঘ্য (মি) | |||||
| আমাদের ব্যাস। | প্রাচীরের পুরুত্ব | K, N, E, J, T প্রকার | S, R, B প্রকার | K, N প্রকার | E, J, T প্রকার | S, R প্রকার | B প্রকার | |
| 0.5 | 0.05-0.1 | 0.08-0.12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0.1-0.2 | 0.15-0.2 | --- | 300 | ||||
| 1.5 | 0.15-0.25 | 0.23-0.3 | --- | 200 | ||||
| 1.6 | 0.16-0.26 | 0.26-0.36 | --- | 200 | ||||
| 2 | 0.25-0.35 | 0.4-0.5 | 0.25-0.3 | 180 | ||||
| 3 | 0.38-0.48 | 0.5-0.6 | 0.30-0.4 | 80 | ||||
| 3.2 | 0.48-0.58 | 0.58-0.68 | 0.30-0.4 | 75 | ||||
| 4 | 0.52-0.62 | 0.6-0.7 | 0.35-0.4 | 70 | ||||
| 4.8 | 0.73-0.83 | 0.75-0.85 | 0.4-0.45 | 40 | ||||
| 5 | 0.78-0.88 | 0.80-0.90 | 0.4-0.45 | 40 | ||||
| 6 | 0.98-1.08 | 0.90-1.1 | 0.45-0.5 | 30 | ||||
| 6.4 | 1.05-1.15 | 1.02-1.12 | 0.45-0.5 | 30 | ||||
| 8 | 1.30-1.44 | 1.30-1.40 | 0.45-0.5 | 20 | ||||
| 12.7 | 1.75-1.90 | 1.92-2.05 | --- | 10 | ||||
| পণ্যের নাম | কোড | প্রকার | আবরণ উপাদান | বাইরের ব্যাস (মিমি) | তাপমাত্রা |
| নি ক্র-নি-সি | কেকে | K | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICROBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| নি ক্র সি-নি সি | এনকে | N | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICRPBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| নি ক্র-কনস্ট্যান্টান | ইকে | E | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 4.0-8.0 | 800 | |||
| লোহা-কনস্ট্যান্টান | জে কে | J | SS304 | 1.0 | 300 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 1.0-8.0 | 800 | |||
| তামা-কনস্ট্যান্টান | টি কে | T | SS304 | -200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
