| ব্র্যান্ড নাম: | DLX |
| মডেল নম্বর: | k থার্মোকল এক্সটেনশন ওয়্যার টাইপ করুন |
| MOQ: | 5 |
| পেমেন্ট শর্তাবলী: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| সরবরাহ ক্ষমতা: | প্রতি মাসে 300 টন |

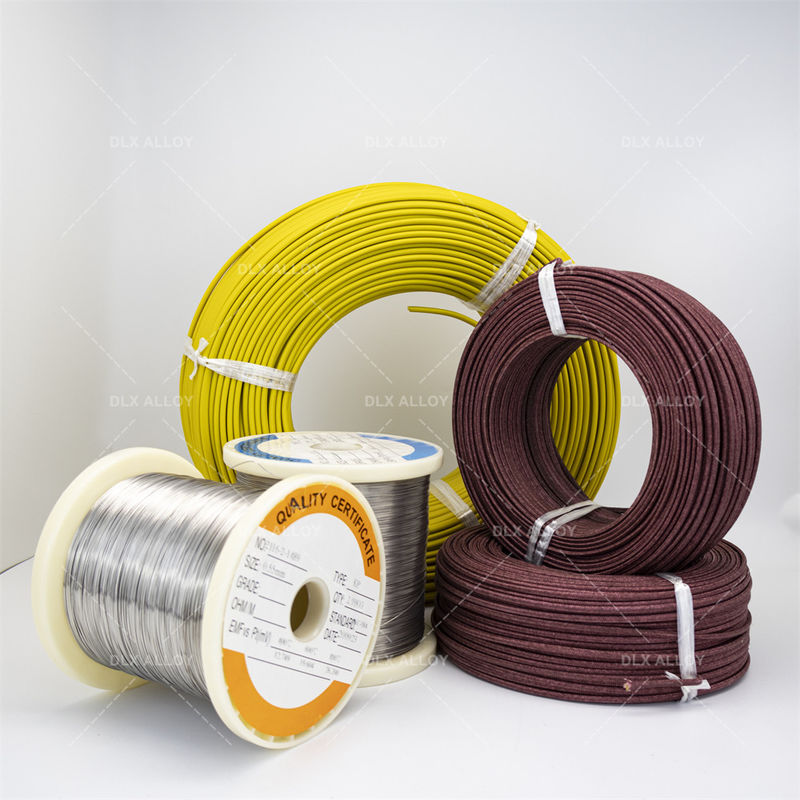

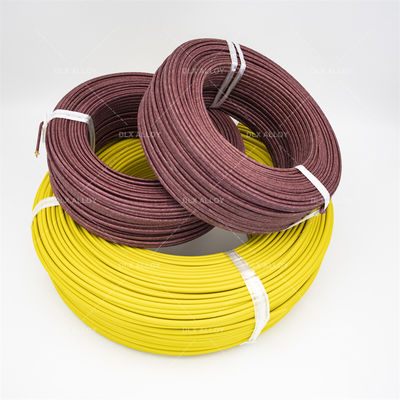

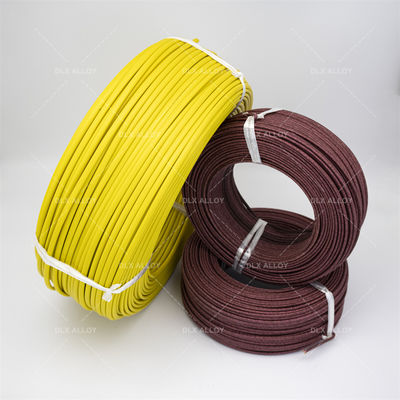

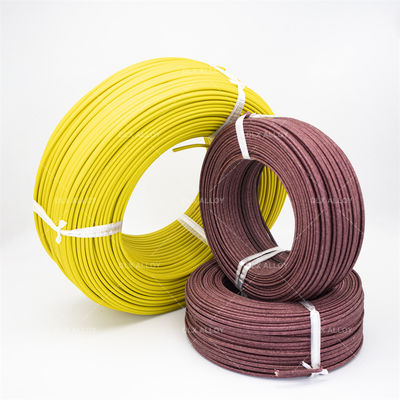

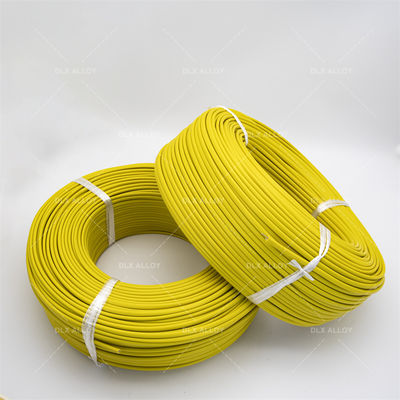

নিকেল-ক্রোম নিকেল-সিলিকন নিকেল-অ্যালুমিনিয়াম থার্মোকপল এক্সটেনশন ক্যাবল 0.5*2
থার্মোকপল ক্ষতিপূরণ তারগুলি হ'ল থার্মোকপল এবং পরিমাপ যন্ত্রগুলি সংযুক্ত করার জন্য ব্যবহৃত তারগুলি।থার্মোকপল দ্বারা উত্পাদিত দুর্বল ভোল্টেজ সংকেত এবং পরিবেশের তাপমাত্রা পরিবর্তনের জন্য তাদের সংবেদনশীলতার কারণে, পরিমাপের নির্ভুলতা নিশ্চিত করার জন্য তাপমাত্রা ক্ষতিপূরণের জন্য থার্মোকপল ক্ষতিপূরণ তার ব্যবহার করা প্রয়োজন।
থার্মোকপল কমপেনশান তারের প্রধান ফাংশন নিম্নরূপঃ
তাপমাত্রা ক্ষতিপূরণঃ থার্মোকপল ক্ষতিপূরণ তারগুলি পরিবেশের তাপমাত্রার পরিবর্তনের উপর ভিত্তি করে সংশ্লিষ্ট ভোল্টেজ সংকেত ক্ষতিপূরণ সরবরাহ করতে পারে,পরিমাপের ফলাফলের উপর তাপমাত্রা পরিবর্তনের প্রভাব দূরীকরণ.
থার্মোকপল সুরক্ষাঃ থার্মোকপল ক্ষতিপূরণ তারগুলি যান্ত্রিক ক্ষতি, জারা এবং অন্যান্য কারণ থেকে থার্মোকপলগুলি রক্ষা করতে পারে, তাদের পরিষেবা জীবন বাড়িয়ে তুলতে পারে।
ট্রান্সমিশন সংকেতঃ থার্মোকপল ক্ষতিপূরণ তারটি তাপদম্পতি দ্বারা উত্পন্ন দুর্বল ভোল্টেজ সংকেতটি পরিমাপ যন্ত্রের কাছে প্রেরণ করতে পারে, সঠিক তাপমাত্রা পরিমাপ অর্জন করে।
টাইপ কে এক্সটেনশন ক্যাবল 0.5 * 2 লাল কালো পিভিসি বিচ্ছিন্নতা পিভিসি sheath সঙ্গে। conduit হয় thermocouple টাইপ কে উপাদান যা নিকেল-ক্রোম সঙ্গে নিকেল-সিলিকন বা নিকেল-অ্যালুমিনিয়াম হয়।নির্মাণটি জোড়া যন্ত্রের তারের অনুরূপ তবে কন্ডাক্টর উপাদানটি আলাদা।থার্মোকপলগুলি তাপমাত্রা সনাক্ত করতে প্রক্রিয়াগুলিতে ব্যবহৃত হয় এবং নির্দেশ এবং নিয়ন্ত্রণের জন্য পাইরোমিটারের সাথে সংযুক্ত থাকে. থার্মোকপল এবং পাইরোমিটারগুলি থার্মোকপল এক্সটেনশন ক্যাবল / থার্মোকপল ক্ষতিপূরণ ক্যাবল দ্বারা বৈদ্যুতিকভাবে পরিচালিত হয়।এই থার্মোকপল তারের জন্য ব্যবহৃত কন্ডাক্টরগুলি তাপমাত্রা সেন্সর করার জন্য ব্যবহৃত থার্মোকপলটির মতো অনুরূপ থার্মো-ইলেকট্রিক (এমএফ) বৈশিষ্ট্য থাকতে হবে.
মূলত,সূক্ষ্ম তারের থার্মোকপলগ্রিড তারগুলি থার্মোকপলগুলির সেন্সিং পয়েন্টগুলি তৈরি করতে ব্যবহৃত হয়।থার্মোকপল এক্সটেনশন ওয়্যারএটি শুধুমাত্র স্নোড থেকে তাপ জোড়া সংকেত পাঠানোর জন্য ব্যবহৃত হয়।একটি থার্মোকপল এক্সটেনশন ক্যাবলএটি কম পরিবেষ্টিত তাপমাত্রায় ব্যবহার করা হয়। এটি প্রোব থেকে প্রাপ্ত তুলনায় একটি উচ্চ তাপমাত্রা প্রতিনিধিত্বকারী একটি সংকেত পাস করতে পারে।টাইপ কে থার্মোকপল এক্সটেনশন ওয়্যারএই উচ্চ তাপমাত্রার শারীরিকভাবে এক্সপোজ করা যাবে না।স্ট্র্যাংড থার্মোকপল ওয়্যারএকটি এক্সটেনশন তারের হিসাবে ব্যবহার করা যেতে পারে কিন্তু একটি এক্সটেনশন তারেরনমনীয় থার্মোকপল ওয়্যারএই তারের ব্যবহারযোগ্য দৈর্ঘ্য বিভিন্ন কারণের উপর নির্ভর করে।
| কোড | থার্মোকপলের তারের উপাদান | |
| +পজিটিভ লেগ | - নেগেটিভ পা | |
| এন | নি-ক্র-সি (এনপি) | নি-সি-ম্যাগনেসিয়াম (এনএন) |
| কে | Ni-Cr (KP) | নি-আল (Si) (কেএন) |
| ই | নি-ক্র (ইপি) | কু-নি |
| J | লোহা (JP) | কু-নি |
| টি | তামা (টিপি) | কু-নি |
| এএসটিএম | এএনএসআই | আইইসি | ডিআইএন | বিএস | এনএফ | জেআইএস | গস্ট |
| (আমেরিকান সোসাইটি ফর টেস্টিং অ্যান্ড মেটালস) E 230 | (আমেরিকান ন্যাশনাল স্ট্যান্ডার্ড ইনস্টিটিউট) এমসি ৯৬।1 | (ইন্টারন্যাশনাল ইলেক্ট্রোটেকনিক্যাল কমিশন ৫৮৪ দ্বারা ইউরোপীয় স্ট্যান্ডার্ড) -১/২/৩ | (Deutsche Industrie Normen) EN 60584 -1/2 | (ব্রিটিশ স্ট্যান্ডার্ড) ৪৯৩৭1041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - এনএফসি 42323 - এনএফসি 42324 | (জাপানি ইন্ডাস্ট্রিয়াল স্ট্যান্ডার্ডস) C 1602 - C 1610 | (রাশিয়ান স্পেসিফিকেশনের একীকরণ) ৩০৪৪ |
কাজের তাপমাত্রা পরিসীমা
| ব্যাসার্ধ/মিমি | দীর্ঘ সময় কাজের তাপমাত্রা /oC | স্বল্প সময়ের কাজের তাপমাত্রা /oC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
আকারের পরিসীমা
তারঃ ০.১২ থেকে ৮.০ মিমি।
সর্বাধিক অবিচ্ছিন্ন অপারেটিং তাপমাত্রাঃ 2,300F (1,260C) পর্যন্ত
স্বল্পমেয়াদী ব্যবহারঃ 2,336F (1,280C)
থার্মোকপল গ্রেডের তার, -৪৫৪ থেকে ২৩০০F (২৭০ থেকে ১,২৬০C)
এক্সটেনশন ওয়্যার, 32 থেকে 392F (0 থেকে 200C)
