| ব্র্যান্ড নাম: | DLX |
| মডেল নম্বর: | k থার্মোকল এক্সটেনশন ওয়্যার টাইপ করুন |
| MOQ: | 5 |
| পেমেন্ট শর্তাবলী: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| সরবরাহ ক্ষমতা: | প্রতি মাসে 300 টন |

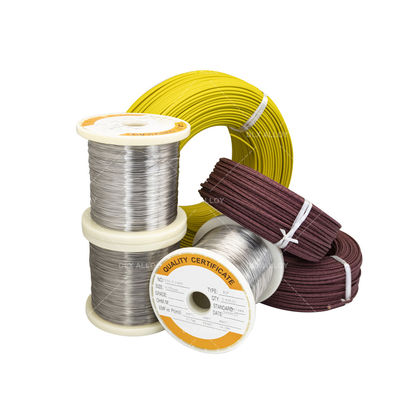

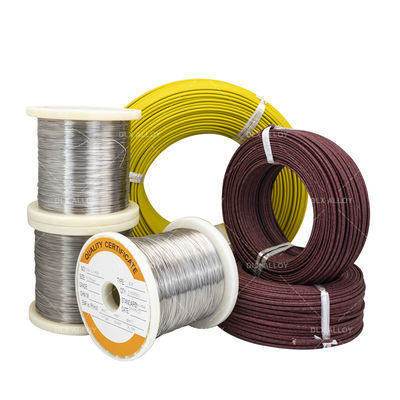

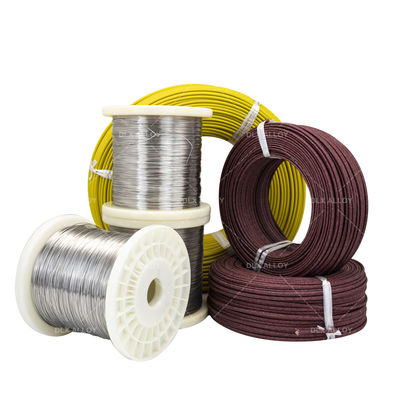

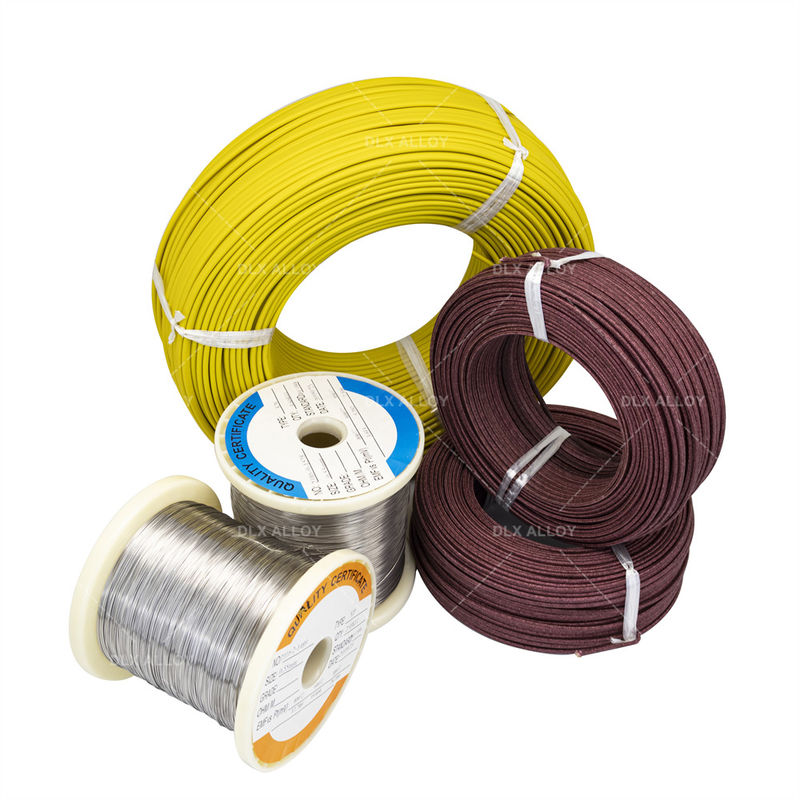

তাপমাত্রা ক্ষতিপূরণের জন্য থার্মোকাপল টাইপ কে এক্সটেনশন কেবল
ক্ষতিপূরণ তারের মডেলগুলি পণ্যের বৈচিত্র্য অনুসারে এসসি, কেসি, কেএক্স, ইএক্স, জেএক্স, টিএক্স এ বিভক্ত।
তাদের মধ্যে: ক) মডেলের প্রথম অক্ষর থার্মোকাপলের গ্রেডেশন নম্বরের সাথে মিলে যায়;
খ) "এক্স" অক্ষরটি বর্ধিত ক্ষতিপূরণ তারকে (টাইপ) বোঝায়
গ) "সি" অক্ষরটি ক্ষতিপূরণ টাইপের ক্ষতিপূরণ তারকে (টাইপ) বোঝায়
দ্রষ্টব্য: এসসি টাইপের ক্ষতিপূরণ তারগুলি আর-টাইপ ইনডেক্সিং থার্মোকাপলের সাথে সজ্জিত করা যেতে পারে।
টাইপ কে এক্সটেনশন কেবল ০.৫*২ লাল কালো পিভিসি ইনসুলেশন পিভিসি শীথ সহ। পরিবাহী হল থার্মোকাপল টাইপ কে উপাদান যা নিকেল-ক্রোমিয়াম নিকেল-সিলিকন বা নিকেল-অ্যালুমিনিয়াম। গঠনটি পেয়ার ইন্সট্রুমেন্টেশন কেবলের অনুরূপ তবে পরিবাহী উপাদান ভিন্ন। থার্মোকাপলগুলি তাপমাত্রা সনাক্তকরণের জন্য প্রক্রিয়াগুলিতে ব্যবহৃত হয় এবং এটি সূচক এবং নিয়ন্ত্রণের জন্য পাইরোমিটারের সাথে সংযুক্ত থাকে। থার্মোকাপল এবং পাইরোমিটার থার্মোকাপল এক্সটেনশন কেবল / থার্মোকাপল ক্ষতিপূরণ কেবল দ্বারা বৈদ্যুতিকভাবে পরিবাহী হয়। এই থার্মোকাপল কেবলগুলির জন্য ব্যবহৃত পরিবাহীগুলির তাপমাত্রা সনাক্তকরণের জন্য ব্যবহৃত থার্মোকাপলের মতো থার্মো-ইলেকট্রিক (ইএমএফ) বৈশিষ্ট্য থাকা প্রয়োজন।
মূলত, ফাইন ওয়্যার থার্মোকাপল গ্রেডের তারগুলি থার্মোকাপলের সেন্সিং পয়েন্ট তৈরি করতে ব্যবহৃত হয়। তবে, একটি থার্মোকাপল এক্সটেনশন ওয়্যার কেবল প্রোব থেকে এটি পড়া যন্ত্রে থার্মোকাপল সংকেত প্রসারিত করতে ব্যবহৃত হয়। একটি থার্মোকাপল এক্সটেনশন কেবল নিম্ন পরিবেষ্টিত তাপমাত্রায় ব্যবহৃত হয়। এটি প্রোব থেকে প্রাপ্ত তাপমাত্রার চেয়ে বেশি তাপমাত্রার প্রতিনিধিত্বকারী একটি সংকেত প্রেরণ করতে পারে। তবে, টাইপ কে থার্মোকাপল এক্সটেনশন ওয়্যার সেই উচ্চ তাপমাত্রার সংস্পর্শে শারীরিকভাবে উন্মুক্ত নাও হতে পারে। একটি স্ট্র্যান্ডেড থার্মোকাপল ওয়্যার এক্সটেনশন কেবল হিসাবে ব্যবহার করা যেতে পারে তবে একটি এক্সটেনশন কেবল ফ্লেক্সিবল থার্মোকাপল ওয়্যার এ সেন্সিং পয়েন্ট হিসাবে ব্যবহার করা যাবে না। এই তারগুলির ব্যবহারযোগ্য দৈর্ঘ্য অসংখ্য কারণের উপর নির্ভর করে।
| কোড | থার্মোকাপলের তারের উপাদান | |
| +ধনাত্মক লেগ | -ঋণাত্মক লেগ | |
| এন | নি-ক্র-সি (এনপি) | নি-সি-ম্যাগনেসিয়াম (এনএন) |
| কে | নি-ক্র (কেপি) | নি-আল(সি) (কেএন) |
| ই | নি-ক্র (ইপি) | কিউ-নি |
| জে | লোহা (জেপি) | কিউ-নি |
| টি | তামা (টিপি) | কিউ-নি |
| এএসটিএম | এএনএসআই | আইইসি | ডিআইএন | বিএস | এনএফ | জেআইএস | গোস্ট |
| (আমেরিকান সোসাইটি ফর টেস্টিং অ্যান্ড মেটেরিয়ালস) ই ২৩০ | (আমেরিকান ন্যাশনাল স্ট্যান্ডার্ড ইনস্টিটিউট) এমসি ৯৬.১ | (ইউরোপীয় স্ট্যান্ডার্ড বাই দ্য ইন্টারন্যাশনাল ইলেকট্রোটেকনিক্যাল কমিশন ৫১৪)-১/২/৩ | (ডয়েচে ইন্ডাস্ট্রি নোরমেন) ইএন ৬১৪ -১/২ | (ব্রিটিশ স্ট্যান্ডার্ডস) ৪৯৩৭.১০৪১, ইএন ৬১৪ - ১/২ | (নরম ফ্রান্সেস) ইএন ৬১৪ -১/২ - এনএফসি ৪২৩২৩ - এনএফসি ৪২৩২৪ | (জাপানিজ ইন্ডাস্ট্রিয়াল স্ট্যান্ডার্ডস) সি ১৬০২ - সি ১৬১০ | (রাশিয়ান স্পেসিফিকেশনের একীকরণ) ৩০৪৪ |
কার্যকরী তাপমাত্রা পরিসীমা
| ব্যাস/মিমি | দীর্ঘ সময় কার্যকরী তাপমাত্রা /ºসি | স্বল্প সময়ের কার্যকরী তাপমাত্রা /ºসি |
| ০.৩ | ৭০০ | ৮০০ |
| ০.৫ | ৮০০ | ৯০০ |
| ০.৮,১.০ | ৯০০ | ১০০০ |
| ১.২,১.৬ | ১০০০ | ১১০০ |
| ২.০,২.৫ | ১১০০ | ১২০০ |
| ৩.২ | ১২০০ | ১৩০ |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
আকারের পরিসীমা
তার: ০.১২ থেকে ৮.০ মিমি।
সর্বোচ্চ অবিচ্ছিন্ন অপারেটিং তাপমাত্রা: ২,৩০০F (১,২৬০C) পর্যন্ত
স্বল্পমেয়াদী ব্যবহার: ২,৩৩৬F (১,২৮০C)
থার্মোকাপল গ্রেড তার, -৪৫৪ থেকে ২৩০০F (-২৭০ থেকে ১,২৬০C)
এক্সটেনশন তার, ৩২ থেকে ৩৯২F (০ থেকে ২০০C)
