| ব্র্যান্ড নাম: | DLX |
| মডেল নম্বর: | k থার্মোকল এক্সটেনশন ওয়্যার টাইপ করুন |
| MOQ: | 5 |
| পেমেন্ট শর্তাবলী: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| সরবরাহ ক্ষমতা: | প্রতি মাসে 300 টন |

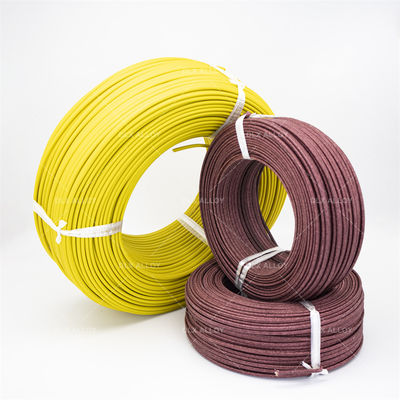

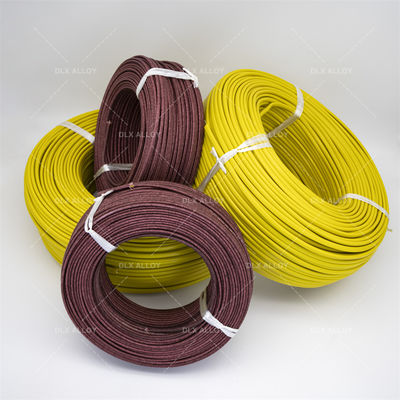

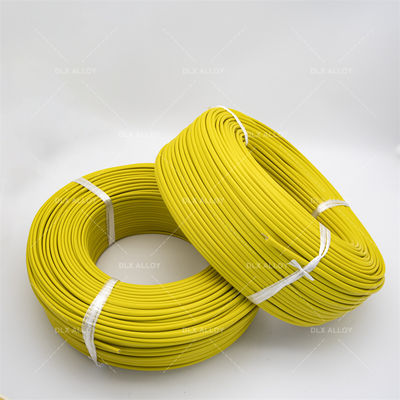

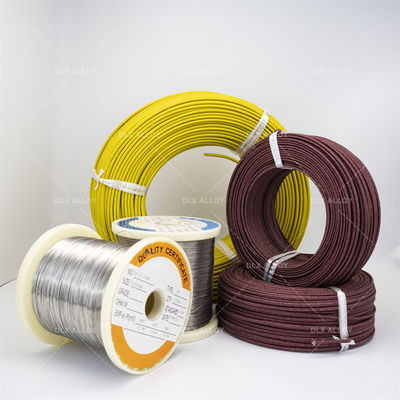

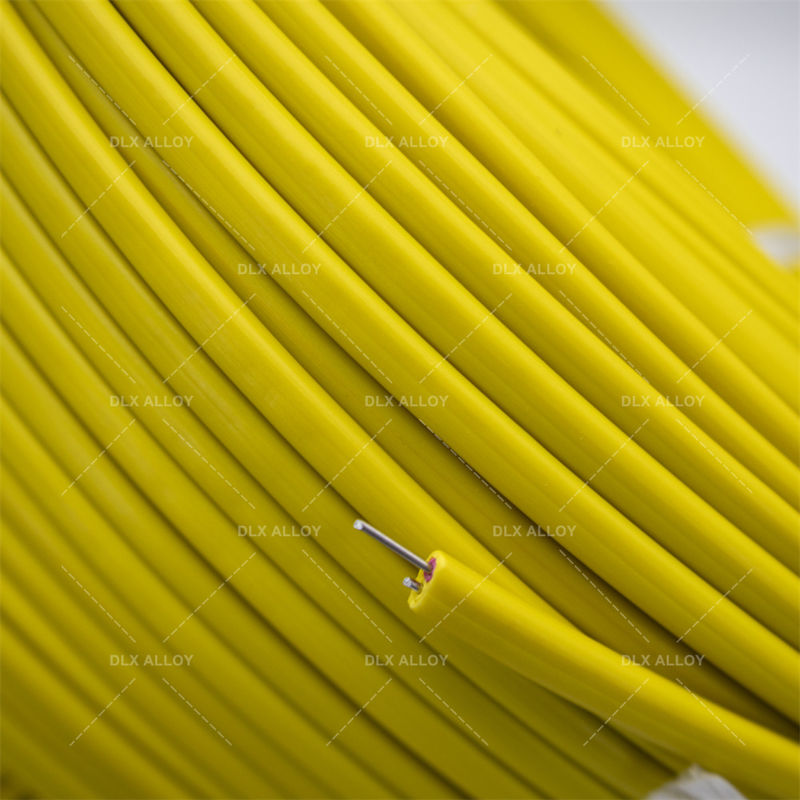

টাইপ K / J / E / N / T / R / S / B থার্মোকাপল এক্সটেনশন কেবল পিভিসি শীথ সহ -20~100℃ তাপমাত্রা পরিসীমার জন্য
থার্মোকাপলের তাপমাত্রা পরিমাপের নীতি
থার্মোকাপলের জন্য ক্ষতিপূরণ তারের কাজ হল থার্মোইলেকট্রিক ইলেক্ট্রোড প্রসারিত করা, অর্থাৎ থার্মোকাপলের ঠান্ডা প্রান্ত সরানো এবং একটি তাপমাত্রা পরিমাপ ব্যবস্থা তৈরি করতে ডিসপ্লে যন্ত্রের সাথে সংযোগ স্থাপন করা। পণ্যটি প্রধানত বিভিন্ন তাপমাত্রা পরিমাপ যন্ত্রে ব্যবহৃত হয় এবং পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যা এবং বিদ্যুৎ বিভাগের মতো বিভাগগুলিতে ব্যাপকভাবে ব্যবহৃত হয়েছে।
সাধারণভাবে বলতে গেলে, থার্মোকাপলগুলি থার্মোমিটার থেকে কয়েক দশক মিটার দূরে থাকতে পারে এবং থার্মোকাপলের ঠান্ডা প্রান্তের (আউটলেট) তাপমাত্রা থার্মোমিটারের পরিবেষ্টিত তাপমাত্রা থেকে ভিন্ন (এমনকি কয়েক দশক ডিগ্রি পর্যন্ত)।
যদি সাধারণ তামার তার ব্যবহার করা হয়, থার্মোকাপলের নীতি অনুসারে, সংযোগস্থলে থার্মোইলেকট্রিক পটেনশিয়াল তৈরি হবে, যা পরিমাপ ত্রুটির কারণ হবে।
দীর্ঘ-দূরত্বের ট্রান্সমিশন তারের ভোল্টেজ ড্রপ সমস্যাটি থার্মোমিটারের উচ্চ ইনপুট ইম্পিডেন্সের কারণে হয়, থার্মোকাপল দ্বারা উত্পন্ন ছোট ট্রান্সমিশন কারেন্ট (মাইক্রো এ স্তর) (মিল্লিভোল্ট স্তর), এবং তারের উপর ছোট ভোল্টেজ ড্রপ লস, যা সাধারণত ত্রুটির সীমার মধ্যে থাকে। তাই একটি থার্মোকাপল ট্রান্সমিটার রয়েছে যা থার্মোকাপল সংকেত ইনপুট করে এবং 4-20mA আউটপুট করে, যা ক্ষতিপূরণ তার ছাড়াই দীর্ঘ-দূরত্বের ট্রান্সমিশন সম্ভব করে।
যদি একটি ক্ষতিপূরণ তার ব্যবহার করা হয় (যা অবশ্যই থার্মোকাপল গ্রেডেশন নম্বরের সাথে মিলতে হবে), ব্যবহৃত ধাতব উপাদানটি ওয়্যারিং পয়েন্টে সর্বনিম্ন সম্ভাব্য থার্মোইলেকট্রিক পটেনশিয়াল তৈরি করতে পারে এবং তাপমাত্রা পরিমাপের ত্রুটিগুলি যতটা সম্ভব কমাতে পারে। অর্থাৎ, থার্মোকাপলের ঠান্ডা প্রান্তটি থার্মোমিটারের দিকে সরিয়ে নেওয়া।
|
থার্মোইলেকট্রিক এমনকি গ্রেডেশন নম্বর সহ সজ্জিত |
সাধারণ (G)
|
তাপ প্রতিরোধী (H)
|
||
|
সাধারণ
|
সূক্ষ্মতা (S)
|
সাধারণ
|
সূক্ষ্মতা (S)
|
|
|
S
|
SC-G
|
SC-GS
|
SC-H
|
--
|
|
N
|
NC-G
|
NC-GS
|
NC-H
|
NC-HS
|
|
K
|
NC-G
|
NC-GS
|
NC-H
|
--
|
|
KC2-G
|
KG2-GS
|
KC2-H
|
KC2-HS
|
|
|
KX-G
|
KX-GS
|
KX-H
|
KX-HS
|
|
|
E
|
EX-G
|
EX-GS
|
EX-H
|
EX-HS
|
|
J
|
JX-G
|
JX-GS
|
JX-H
|
JX-HS
|
|
T
|
TX-G
|
TX-GS
|
TX-H
|
TX-HS
|
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (আমেরিকান সোসাইটি ফর টেস্টিং অ্যান্ড মেটেরিয়ালস) E 230 | (আমেরিকান ন্যাশনাল স্ট্যান্ডার্ড ইনস্টিটিউট) MC 96.1 | (আন্তর্জাতিক ইলেক্ট্রোটেকনিক্যাল কমিশন 584 দ্বারা ইউরোপীয় স্ট্যান্ডার্ড)-1/2/3 | (ডয়েচে ইন্ডাস্ট্রি নরমেন) EN 60584 -1/2 | (ব্রিটিশ স্ট্যান্ডার্ড) 4937.1041, EN 60584 -1/2 | (নরম ফ্রাঙ্কাইস) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (জাপানি শিল্প মান) C 1602 - C 1610 | (রাশিয়ান স্পেসিফিকেশনের একীকরণ) 3044 |
কাজের তাপমাত্রা পরিসীমা
| ব্যাস/মিমি | দীর্ঘ সময় কাজের তাপমাত্রা /ºC | স্বল্প সময়ের কাজের তাপমাত্রা /ºC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
