| ব্র্যান্ড নাম: | DLX |
| মডেল নম্বর: | k থার্মোকল এক্সটেনশন ওয়্যার টাইপ করুন |
| MOQ: | 5 |
| পেমেন্ট শর্তাবলী: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| সরবরাহ ক্ষমতা: | প্রতি মাসে 300 টন |

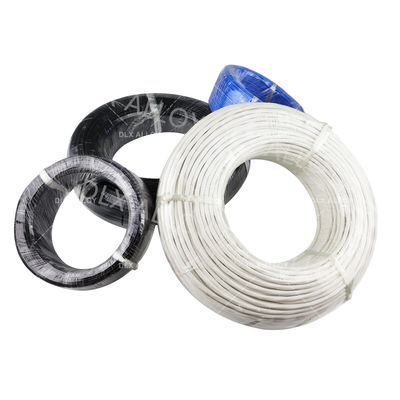

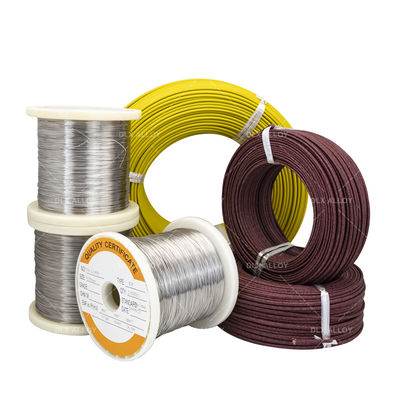

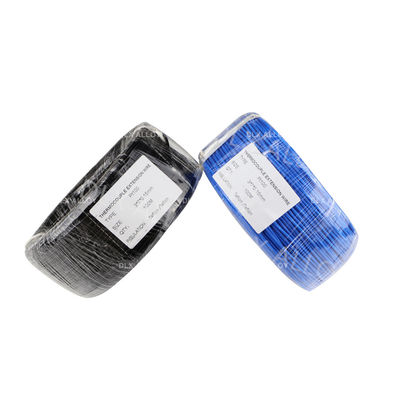

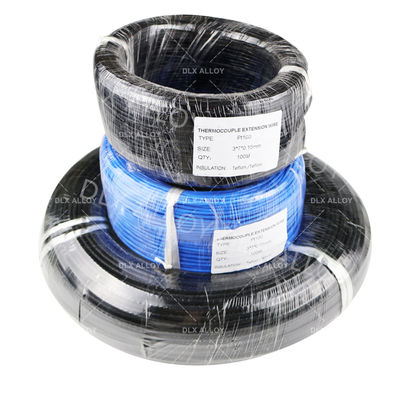

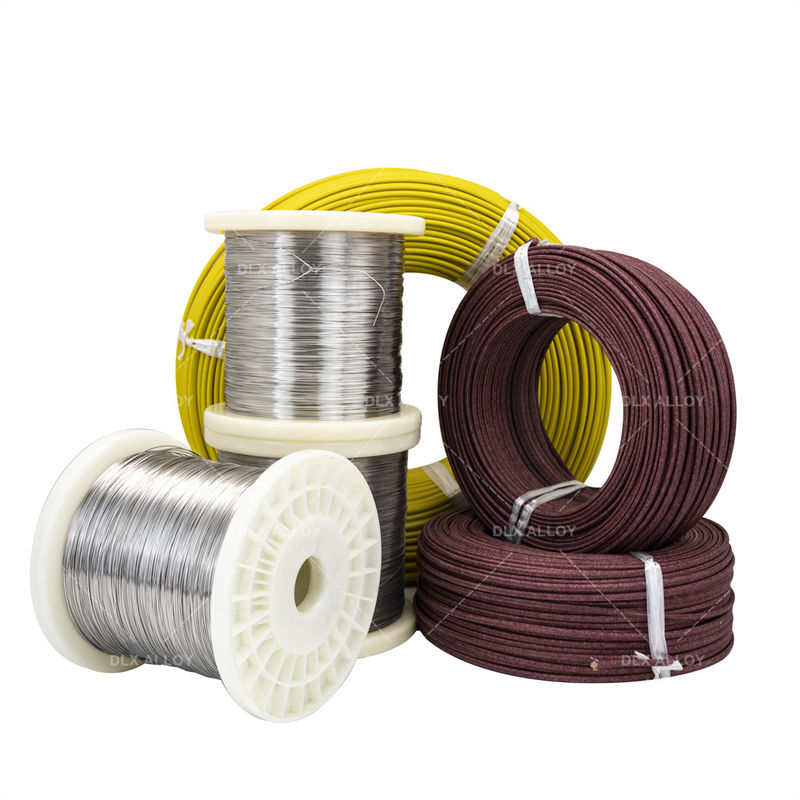

উচ্চ নির্ভুলতা নিকেল-ক্রোম পিভিসি নিরোধক থার্মোকপল এক্সটেনশন ক্যাবল
1. ক্ষতিপূরণ তারের নির্বাচন
ব্যবহার করা থার্মোকপলের ধরন এবং এটি ব্যবহারের অনুষ্ঠানের উপর ভিত্তি করে ক্ষতিপূরণ তারের সঠিকভাবে নির্বাচন করা উচিত। উদাহরণস্বরূপ,কে-টাইপ দম্পতির ক্ষতিপূরণ তার নির্বাচন করা উচিত, এবং অপারেটিং তাপমাত্রা পরিসীমা ব্যবহারের পরিস্থিতি অনুযায়ী নির্বাচন করা উচিত। সাধারণত, kx এর অপারেটিং তাপমাত্রা -20 ~ 100 °C হয়, -25 ~ 200 °C এর বিস্তৃত পরিসীমা সহ।সাধারণ স্তরের ত্রুটি ± 2.5 °C, এবং নির্ভুলতা স্তরের ত্রুটি ± 1.5 °C।
2যোগাযোগ সংযোগ
থার্মোকপল টার্মিনালের দুটি পরিচিতির যতটা সম্ভব কাছাকাছি থাকার চেষ্টা করুন এবং দুটি পরিচিতির তাপমাত্রা যতটা সম্ভব ধারাবাহিক রাখুন।যন্ত্রের টার্মিনালের সাথে সংযোগের বিন্দুতে তাপমাত্রা যতটা সম্ভব সামঞ্জস্যপূর্ণ হওয়া উচিতযদি যন্ত্রের ক্যাবিনেটে একটি ফ্যান থাকে, তবে যোগাযোগের পয়েন্টটি সুরক্ষিত করা উচিত যাতে ফ্যানটি সরাসরি যোগাযোগের পয়েন্টে বাতাস না দেয়।
3. দৈর্ঘ্য ব্যবহার
যেহেতু থার্মোকপলের সংকেত খুবই কম, মাইক্রোভোল্ট স্তরে, যদি দূরত্ব ব্যবহার করা হয় খুব দীর্ঘ,সংকেত হ্রাস এবং পরিবেশে শক্তিশালী বিদ্যুৎ হস্তক্ষেপ জুটিবদ্ধ করতে পারেন, যা থার্মোকপলের সংকেতকে বিকৃত করতে পারে, যা তাপমাত্রার সঠিক পরিমাপ এবং নিয়ন্ত্রণের কারণ হতে পারে, এবং নিয়ন্ত্রণের সময় গুরুতর ক্ষেত্রে তাপমাত্রা ওঠানামা হতে পারে।
আমাদের অভিজ্ঞতার উপর ভিত্তি করে, সাধারণত তাপ জোড়া ক্ষতিপূরণ তারের দৈর্ঘ্য 15 মিটার মধ্যে নিয়ন্ত্রণ করা ভাল। যদি এটি 15 মিটার অতিক্রম করে,সিগন্যাল প্রেরণের জন্য তাপমাত্রা ট্রান্সমিটার ব্যবহার করার পরামর্শ দেওয়া হয়তাপমাত্রা ট্রান্সমিটার তাপমাত্রার সাথে সামঞ্জস্যপূর্ণ সম্ভাব্য মানকে প্রেরণের জন্য ধ্রুবক প্রবাহে রূপান্তর করে, শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা সহ।
|
থার্মো ইলেকট্রিক এমনকি স্নাতক সংখ্যা দিয়ে সজ্জিত |
সাধারণ ((G)
|
তাপ প্রতিরোধী ((H)
|
||
|
সাধারণ
|
যথার্থতা ((S)
|
সাধারণ
|
যথার্থতা ((S)
|
|
|
এস
|
এসসি-জি
|
এসসি-জিএস
|
এসসি-এইচ
|
--
|
|
এন
|
এনসি-জি
|
এনসি-জিএস
|
এনসি-এইচ
|
এনসি-এইচএস
|
|
কে
|
এনসি-জি
|
এনসি-জিএস
|
এনসি-এইচ
|
--
|
|
কেসি২-জি
|
কেজি২-জিএস
|
KC2-H
|
কেসি২-এইচএস
|
|
|
কেএক্স-জি
|
কেএক্স-জিএস
|
কেএক্স-এইচ
|
কেএক্স-এইচএস
|
|
|
ই
|
EX-G
|
EX-GS
|
EX-H
|
EX-HS
|
|
J
|
JX-G
|
JX-GS
|
JX-H
|
JX-HS
|
|
টি
|
টিএক্স-জি
|
TX-GS
|
TX-H
|
TX-HS
|
| এএসটিএম | এএনএসআই | আইইসি | ডিআইএন | বিএস | এনএফ | জেআইএস | গস্ট |
| (আমেরিকান সোসাইটি ফর টেস্টিং অ্যান্ড মেটালস) E 230 | (আমেরিকান ন্যাশনাল স্ট্যান্ডার্ড ইনস্টিটিউট) এমসি ৯৬।1 | (ইন্টারন্যাশনাল ইলেক্ট্রোটেকনিক্যাল কমিশন ৫৮৪ দ্বারা ইউরোপীয় স্ট্যান্ডার্ড) -১/২/৩ | (Deutsche Industrie Normen) EN 60584 -1/2 | (ব্রিটিশ স্ট্যান্ডার্ড) ৪৯৩৭1041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - এনএফসি 42323 - এনএফসি 42324 | (জাপানি ইন্ডাস্ট্রিয়াল স্ট্যান্ডার্ডস) C 1602 - C 1610 | (রাশিয়ান স্পেসিফিকেশনের একীকরণ) ৩০৪৪ |
কাজের তাপমাত্রা পরিসীমা
| ব্যাসার্ধ/মিমি | দীর্ঘ সময় কাজের তাপমাত্রা /oC | স্বল্প সময়ের কাজের তাপমাত্রা /oC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
