| ব্র্যান্ড নাম: | DLX |
| মডেল নম্বর: | T থার্মোকল এক্সটেনশন ওয়্যার টাইপ করুন |
| MOQ: | 5 |
| পেমেন্ট শর্তাবলী: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| সরবরাহ ক্ষমতা: | প্রতি মাসে 300 টন |

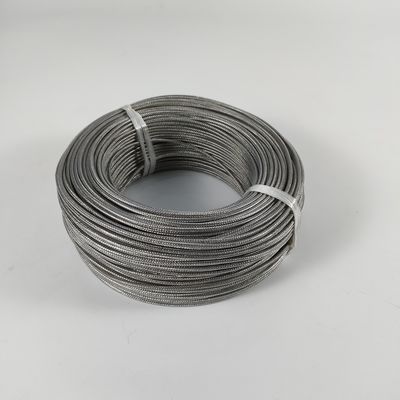

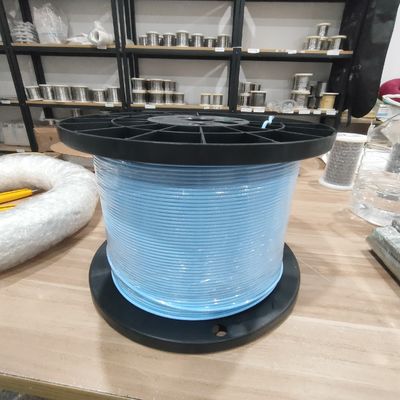

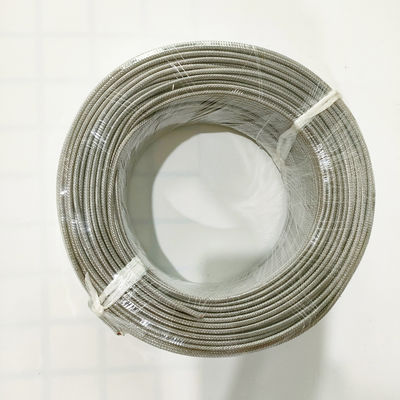

উচ্চ তাপমাত্রা কেবল থার্মোকাপল ক্ষতিপূরণ তার টাইপ টি থার্মোকাপল এক্সটেনশন তার
টি-টাইপ থার্মোকাপল ক্ষতিপূরণ তার হল একটি বিশেষ তার যা টি-টাইপ থার্মোকাপলগুলিকে তাপমাত্রা পরিমাপ যন্ত্রের সাথে সংযোগ করতে ব্যবহৃত হয়। এটি প্রধানত থার্মোকাপলের ঠান্ডা প্রান্তকে প্রসারিত করতে ব্যবহৃত হয় যাতে ঠান্ডা প্রান্তের তাপমাত্রার পরিবর্তনের কারণে সৃষ্ট পরিমাপ ত্রুটি পূরণ করা যায়। এটির চমৎকার থার্মোইলেকট্রিক কর্মক্ষমতা এবং স্থিতিশীলতা রয়েছে এবং এটি একটি নির্দিষ্ট তাপমাত্রা সীমার মধ্যে (যেমন -60°C থেকে 260°C) টি-টাইপ থার্মোকাপলের মতো একই থার্মোইলেকট্রিক ইলেক্ট্রোমোটিভ ফোর্স বৈশিষ্ট্য বজায় রাখতে পারে।
টি-টাইপ ক্ষতিপূরণ তার সাধারণত তামা-তামা-নিকেল সংকর ধাতু দিয়ে তৈরি হয় এবং বিভিন্ন পরিবেশে ব্যবহারের প্রয়োজনীয়তা মেটাতে অন্তরক স্তর এবং আবরণের জন্য অনেক বিকল্প রয়েছে, যেমন পলিভিনাইল ক্লোরাইড (PV), পলিফ্লুরোইথিলিন প্রোপিলিন (FEP) এবং দ্রবণীয় পলিটেট্রাফ্লুরোইথিলিন (PFA)। এর সাধারণ মডেলগুলির মধ্যে রয়েছে TX-G (সাধারণ ব্যবহার), TX-H (সাধারণ ব্যবহার), TX-GS (সূক্ষ্ম সাধারণ ব্যবহার) এবং TX-HS (সূক্ষ্ম তাপ-প্রতিরোধী ব্যবহার)।
এই ক্ষতিপূরণ তারটি পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যা, বিদ্যুৎ এবং অন্যান্য শিল্পের স্বয়ংক্রিয় তাপমাত্রা পরিমাপ ব্যবস্থায় ব্যাপকভাবে ব্যবহৃত হয়, যা তাপমাত্রা পরিমাপের নির্ভুলতা কার্যকরভাবে উন্নত করতে পারে এবং পরিমাপ ব্যবস্থার স্থিতিশীলতা ও নির্ভরযোগ্যতা নিশ্চিত করতে পারে।
| কোড | থার্মোকাপলের তারের উপাদান | |
| +ধনাত্মক লেগ | -ঋণাত্মক লেগ | |
| N | Ni-cr-si (NP) | Ni-si-magnesium (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Iron (JP) | Cu-Ni |
| T | Copper (TP) | Cu-Ni |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (আমেরিকান সোসাইটি ফর টেস্টিং অ্যান্ড মেটেরিয়ালস) E 230 | (আমেরিকান ন্যাশনাল স্ট্যান্ডার্ড ইনস্টিটিউট) MC 96.1 | (আন্তর্জাতিক ইলেক্ট্রোটেকনিক্যাল কমিশন 584 দ্বারা ইউরোপীয় স্ট্যান্ডার্ড)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (ব্রিটিশ স্ট্যান্ডার্ড) 4937.1041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (জাপানি শিল্প মান) C 1602 - C 1610 | (রাশিয়ান স্পেসিফিকেশনের একীকরণ) 3044 |
কার্যকরী তাপমাত্রা পরিসীমা
| ব্যাস/মিমি | দীর্ঘ সময় কার্যকরী তাপমাত্রা /°C | স্বল্প সময়ের কার্যকরী তাপমাত্রা /°C |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
কপার-কপার-নিকেল থার্মোকাপল (টি-টাইপ থার্মোকাপল), যা কপার-কনস্ট্যান্টান থার্মোকাপল নামেও পরিচিত, এটি কম তাপমাত্রার পরিমাপের জন্য একটি সর্বোত্তম কম খরচের ধাতব থার্মোকাপল। এর ধনাত্মক ইলেকট্রোড (TP) হল বিশুদ্ধ তামা, এবং এর ঋণাত্মক ইলেকট্রোড (TN) হল একটি তামা-নিকেল সংকর ধাতু, যা প্রায়শই কনস্ট্যান্টান নামে পরিচিত। এটি নিকেল-ক্রোমিয়াম-কনস্ট্যান্টানের কনস্ট্যান্টান EN এর সাথে সামঞ্জস্যপূর্ণ, তবে লোহা-কনস্ট্যান্টানের কনস্ট্যান্টান JN এর সাথে নয়, যদিও উভয়কেই কনস্ট্যান্টান বলা হয়।
কপার-কপার-নিকেল থার্মোকাপলের পরিমাপ তাপমাত্রা পরিসীমা হল -200~350°C।

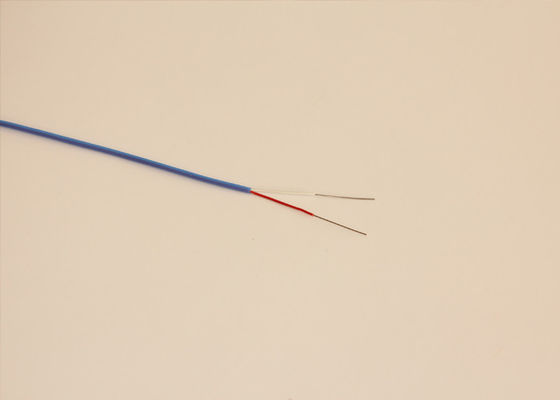

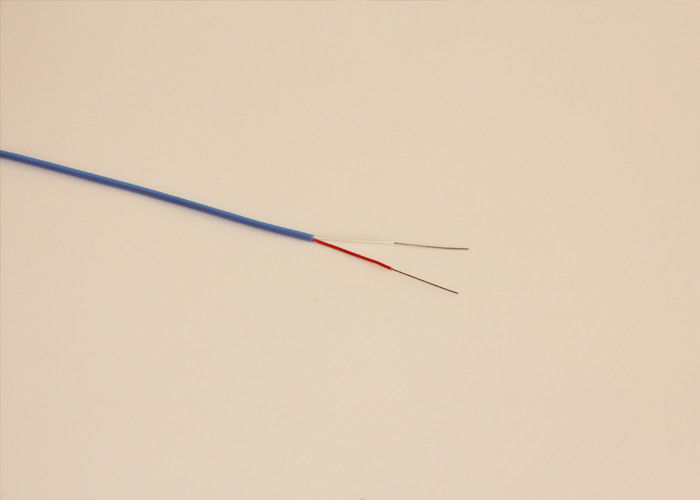

উপাদান এবং গঠন: টি-টাইপ ক্ষতিপূরণ তার সাধারণত তামা (ধনাত্মক ইলেকট্রোড) এবং তামা-নিকেল সংকর ধাতু (ঋণাত্মক ইলেকট্রোড) দিয়ে তৈরি হয়, এবং অন্তরক স্তরটি লাল (ধনাত্মক ইলেকট্রোড) এবং সাদা (ঋণাত্মক ইলেকট্রোড)।
তাপমাত্রা পরিসীমা: ক্ষতিপূরণ তারের কার্যকরী তাপমাত্রা পরিসীমা হল -40°C থেকে 70°C বা 105°C সাধারণ গ্রেডের জন্য, এবং -65°C থেকে 200°C বা 260°C তাপ-প্রতিরোধী গ্রেডের জন্য।
নির্ভুলতা স্তর: এটি সাধারণ গ্রেড এবং নির্ভুলতা গ্রেডে বিভক্ত, এবং নির্ভুলতা গ্রেডের পরিমাপের নির্ভুলতা বেশি।
অ্যান্টি-ইন্টারফারেন্স ক্ষমতা: কিছু ক্ষতিপূরণ তার শিল্ডিং ডিজাইন গ্রহণ করে, যা কার্যকরভাবে ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স কমাতে পারে।
প্রশ্ন ১: টি-টাইপ থার্মোকাপল ক্ষতিপূরণ তারের কাজ কী?
উত্তর ১: টি-টাইপ ক্ষতিপূরণ তার থার্মোকাপলের ঠান্ডা প্রান্তকে প্রসারিত করতে এবং থার্মোকাপলের রেফারেন্স প্রান্তকে উচ্চ তাপমাত্রা এলাকা থেকে আরও স্থিতিশীল পরিবেষ্টিত তাপমাত্রা সহ একটি স্থানে সরাতে ব্যবহৃত হয় যাতে তাপমাত্রা পরিমাপের নির্ভুলতা উন্নত করা যায়।
প্রশ্ন ২: টি-টাইপ ক্ষতিপূরণ তারের উপাদান কী?
উত্তর ২: টি-টাইপ ক্ষতিপূরণ তারের ধনাত্মক ইলেকট্রোড উপাদান হল তামা, এবং ঋণাত্মক ইলেকট্রোড উপাদান হল তামা-নিকেল সংকর ধাতু।
প্রশ্ন ৩: টি-টাইপ ক্ষতিপূরণ তারের তাপমাত্রা পরিসীমা কত?
উত্তর ৩: টি-টাইপ ক্ষতিপূরণ তারের কার্যকরী তাপমাত্রা পরিসীমা হল:
সাধারণ গ্রেড: -40°C~70°C বা -40°C~105°C;
তাপ-প্রতিরোধী গ্রেড: -65°C~200°C বা -65°C~260°C।
