ইলেক্ট্রোলাইজার ওয়াটার অ্যান্ড গ্যাস বিতরণের জন্য খাঁটি নিকেল করুগেটেড জাল ️ 3 ডি ফ্লো চ্যানেল ডিজাইন

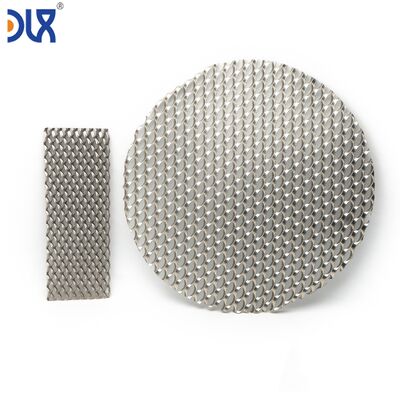

একটি সমতল জাল ইলেকট্রন প্রবাহিত করে। একটি ঢেউতোলা জাল ইলেকট্রন, জল এবং গ্যাস প্রবাহিত করে — ত্রিমাত্রিকভাবে। চাংঝো ডিএলএক্স অ্যালয় কোং, লিমিটেডে, আমাদের বিশুদ্ধ নিকেল ঢেউতোলা জাল একটি সমতল বোনা বা প্রসারিত নিকেল সাবস্ট্রেট নেয় এবং এটিকে একটি সুনির্দিষ্ট তরঙ্গ প্রোফাইলে তৈরি করে — সমান্তরাল প্রবাহ চ্যানেল তৈরি করে যা ইলেক্ট্রোড পৃষ্ঠে জল নির্দেশ করে এবং এটি থেকে পণ্য গ্যাস সরিয়ে দেয়। মেশিনে তৈরি বাইপোলার প্লেট ফ্লো ফিল্ডের বিপরীতে যা প্রতি প্লেটে শত শত ডলার খরচ হয়, ঢেউতোলা জাল একই প্রবাহ বিতরণ ফাংশন সরবরাহ করে খরচের একটি ভগ্নাংশে — এবং সমতল জালের বিপরীতে যা এলোমেলো গ্যাস মুক্তির পথের উপর নির্ভর করে, প্রকৌশলগত ঢেউতোলা জ্যামিতি নিশ্চিত করে যে প্রতিটি বর্গ সেন্টিমিটার ইলেক্ট্রোড এলাকা তাজা জল সরবরাহ এবং বাধাহীন গ্যাস অপসারণ উভয়ই দেখে। আপনার ইলেক্ট্রোলাইজার সেল ডিজাইনের জন্য কাস্টম পিচ, অ্যামপ্লিটিউড, শীট আকার এবং সাবস্ট্রেট প্রকার উত্পাদিত।

একটি পিইএম ইলেক্ট্রোলাইজারে ২ A/cm² এ চালিত, অ্যানোড প্রতি মিনিটে প্রায় ১২ মিলিলিটার অক্সিজেন তৈরি করে প্রতি বর্গ সেন্টিমিটার সক্রিয় এলাকার জন্য। সেই অক্সিজেন অনুঘটক স্তর থেকে, ছিদ্রযুক্ত পরিবহন স্তর দিয়ে, এবং সেল থেকে বেরিয়ে যেতে হবে — সবই অনুঘটকে তাজা জল পৌঁছাতে বাধা না দিয়ে। একটি সমতল জাল একটি ২ডি সমতল সরবরাহ করে: জল এবং গ্যাস একই সমতলে, একই জায়গায় প্রতিদ্বন্দ্বিতা করে, ভর পরিবহন সীমাবদ্ধতা তৈরি করে যা কারেন্ট ঘনত্বকে সীমাবদ্ধ করে।

একটি ঢেউতোলা জাল প্রবাহকে দুটি কার্যকরী অঞ্চলে বিভক্ত করে: চ্যানেলের উপত্যকাগুলি ইলেক্ট্রোড পর্যন্ত জল বহন করে, এবং চ্যানেলের শিখরগুলি গ্যাস সংগ্রহ এবং বের হওয়ার জন্য হেডস্পেস তৈরি করে। ঢেউতোলা পিচ নির্ধারণ করে প্রতি সেন্টিমিটার ইলেক্ট্রোড প্রস্থে কতগুলি সমান্তরাল প্রবাহ পথ বিদ্যমান। ঢেউতোলা উচ্চতা প্রতিটি প্রবাহ চ্যানেলের ক্রস-সেকশনাল এলাকা নির্ধারণ করে — এবং তাই বুদবুদ একত্রীকরণ চ্যানেলটিকে ব্লক করার আগে সর্বোচ্চ গ্যাস প্রবাহের হার। একসাথে, পিচ এবং উচ্চতা ফ্লো ফিল্ড হাইড্রোলিক্সকে সংজ্ঞায়িত করে — এবং উভয়ই আপনার অঙ্কনে নির্দিষ্ট প্যারামিটার।

• প্রকৌশলগত প্রবাহ, এলোমেলো চ্যানেল নয় — বাইপোলার প্লেট এবং একটি ইলেক্ট্রোডের মধ্যে সমতল জাল এলোমেলো যোগাযোগের পয়েন্ট তৈরি করে। জল সর্বনিম্ন প্রতিরোধের পথ খুঁজে পায়। গ্যাস বুদবুদ মৃত অঞ্চলে জমা হয়। ঢেউতোলা জাল নির্ধারক সমান্তরাল চ্যানেল তৈরি করে — প্রতিটি বর্গ সেন্টিমিটার ইলেক্ট্রোড একই জল সরবরাহ চাপ এবং একই গ্যাস অপসারণ পথ দেখে। কারেন্ট ঘনত্ব অভিন্নতা উন্নত হয়। স্থানীয় জল অনাহারের কারণে গরম স্থানগুলি অদৃশ্য হয়ে যায়।

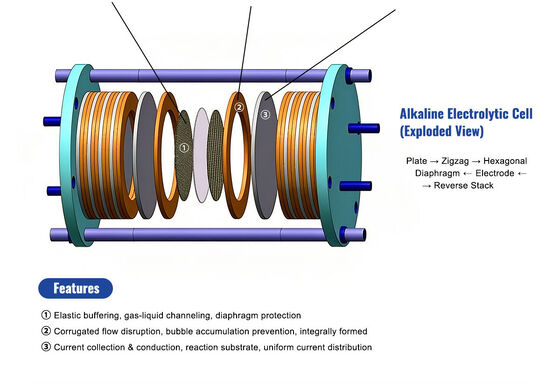

• ঢেউতোলা হল স্পেসার — একটি উপাদান, তিনটি কাজ — একটি জিরো-গ্যাপ ক্ষারীয় সেলে, আপনার প্রয়োজন: একটি কারেন্ট কালেক্টর, একটি গ্যাস-তরল বিভাজক এবং ইলেক্ট্রোড-মেমব্রেন গ্যাপ বজায় রাখার জন্য একটি স্পেসার। ঢেউতোলা জাল এই তিনটি কাজ এক টুকরোতে করে। জাল উপাদান কারেন্ট বহন করে। ঢেউতোলা চ্যানেলগুলি গ্যাসকে তরল থেকে আলাদা করে। শিখর উচ্চতা গ্যাপ সেট করে। কম উপাদান মানে কম সমাবেশ ধাপ এবং কম ব্যর্থতার মোড।
• আমাদের নিজস্ব নিকেল জাল থেকে গঠিত — দুটি ভিন্ন সরবরাহকারী নয় — সমতল জাল সাবস্ট্রেট আমাদের নিজস্ব নিকেল তার বা শীট থেকে অভ্যন্তরীণভাবে বোনা বা প্রসারিত হয়। ঢেউতোলাটি একটি নির্ভুল গিয়ার-ফরমার উপর অভ্যন্তরীণভাবে গঠিত হয়। অ্যানিলিং অভ্যন্তরীণভাবে করা হয়। আপনি একটি কোম্পানি থেকে জাল কিনছেন না এবং অন্য কোম্পানি দ্বারা এটি ঢেউতোলা করছেন না — যদি তৈরি উপাদান আপনার সেল পরীক্ষায় ব্যর্থ হয় তবে একে অপরকে দোষারোপ করছেন।
• ঢেউতোলা পিচ এবং উচ্চতা আপনার সহনশীলতা অনুযায়ী রাখা হয় — আমাদের গিয়ার-ফর্মিং প্রক্রিয়া নির্ভুল-গ্রাউন্ড ফর্মিং রোল ব্যবহার করে যার দাঁতের প্রোফাইল আপনার নির্দিষ্ট পিচ এবং অ্যামপ্লিটিউড অনুযায়ী কাটা হয়। পিচ সহনশীলতা ±০.১ মিমি; উচ্চতা সহনশীলতা ±০.০৫ মিমি। এগুলি সাধারণ ঢেউতোলা রোল নয় — এগুলি আপনার ফ্লো ফিল্ড ডিজাইনের জন্য কাটা হয়।
• গঠনের পরে অ্যানিলিং — চাপ-মুক্ত, মাত্রিকভাবে স্থিতিশীল — ঢেউতোলা জাল প্রতিটি বাঁকে নিকেলকে ওয়ার্ক-হার্ডেন করে। পোস্ট-ফর্ম অ্যানিলিং ছাড়া, স্ট্যাক সংকোচনের অধীনে জাল ফিরে আসে এবং চ্যানেলের উচ্চতা পরিবর্তিত হয়। আমরা গঠনের পরে সলিউশন অ্যানিলিং করি — ঢেউতোলা প্রোফাইল লক করা হয়, এবং জাল সংকোচনের অধীনে আপনার নির্দিষ্ট উচ্চতায় বসে, চক্রের পর চক্র।
• শিখর এবং উপত্যকায় সমতল যোগাযোগের অঞ্চল — ভাল বৈদ্যুতিক যোগাযোগ — আমাদের ট্র্যাপিজয়েডাল প্রোফাইল বিকল্পটি শিখর (উপরের সংলগ্ন স্তরের সাথে যোগাযোগ) এবং উপত্যকা (নীচের স্তরের সাথে যোগাযোগ) উভয় ক্ষেত্রেই সমতল যোগাযোগের পৃষ্ঠ সরবরাহ করে। এটি একটি সাইনাসয়েডাল তরঙ্গের তুলনায় যোগাযোগের ক্ষেত্রফল সর্বাধিক করে যেখানে যোগাযোগ তাত্ত্বিকভাবে একটি রেখা। বেশি যোগাযোগের ক্ষেত্রফল = কম ইন্টারফেসিয়াল প্রতিরোধ = কম সেল ভোল্টেজ।

বেশিরভাগ কোম্পানি যারা ঢেউতোলা জাল সরবরাহ করে তারা জাল তৈরি করে না। তারা সমতল জাল কেনে, এটি একটি ঢেউতোলা মেশিনের মাধ্যমে চালায় এবং এটি প্রেরণ করে। নিকেল তারের রসায়ন, বুননের অখণ্ডতা, অ্যানিলিং অবস্থা — কোনটিই তাদের নিয়ন্ত্রণে নেই। যখন আপনার সেলের কর্মক্ষমতা ব্যাচ থেকে ব্যাচে পরিবর্তিত হয় এবং আপনি মূল কারণটি জালের মধ্যে খুঁজে পান, তখন আপনি আবিষ্কার করেন যে জাল সরবরাহকারী তাদের তারের উৎস পরিবর্তন করেছে কাউকে না জানিয়ে, এবং নতুন তারে কোয়ালিফিকেশন ব্যাচের চেয়ে ০.২% বেশি লোহা রয়েছে।

ডিএলএক্স-এ, চেইনটি রৈখিক এবং স্বচ্ছ। আমাদের গলানোর চুল্লি আপনার নির্দিষ্ট গ্রেডে বিশুদ্ধ নিকেল ইঙ্গট তৈরি করে। আমাদের রোলিং মিল বা ড্রয়িং লাইন আপনার সমতল জাল সাবস্ট্রেট হয়ে যাওয়া স্ট্রিপ বা তার তৈরি করে। আমাদের বুনন তাঁত বা প্রসারিত প্রেস সমতল জাল তৈরি করে। আমাদের গিয়ার-ফরমার আপনার পিচ এবং অ্যামপ্লিটিউড স্পেসিফিকেশন অনুযায়ী এটি ঢেউতোলা করে। এবং আমাদের নিয়ন্ত্রিত-পরিবেশ চুল্লি প্রোফাইল জ্যামিতি লক করতে এবং গঠনের চাপ উপশম করতে তৈরি ঢেউতোলা জাল অ্যানিল করে। পাঁচটি ধাপ, একটি সুবিধা, একটি গুণমান ব্যবস্থা, জবাবদিহিতার একটি বিন্দু।

• ১২,০০০ মি² সমন্বিত সুবিধা — গলানো, তার টানা, স্ট্রিপ রোলিং, বুনন, প্রসারিত, ঢেউতোলা, অ্যানিলিং, পরিদর্শন। একটি ছাদের নিচে সম্পূর্ণ প্রক্রিয়া চেইন।

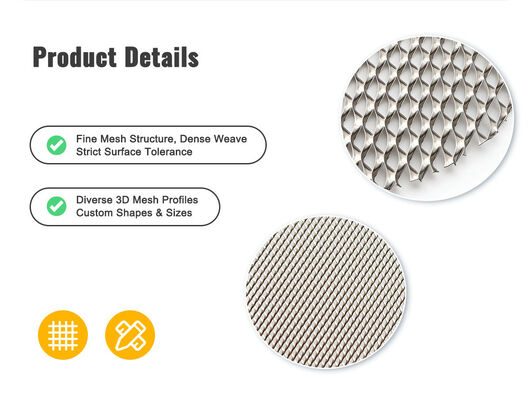

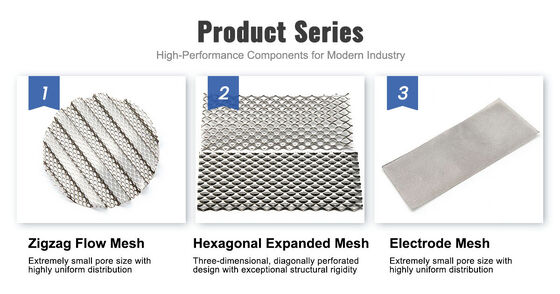

• ঢেউতোলা ক্ষমতা: পিচ ২.০-৮.০ মিমি, অ্যামপ্লিটিউড ০.৫-৩.০ মিমি, প্রোফাইল সাইনাসয়েডাল বা ট্র্যাপিজয়েডাল। সাবস্ট্রেট: বোনা (সমস্ত প্যাটার্ন) বা প্রসারিত ধাতু।
• আইএসও৯০০১ সম্পূর্ণ মেল্ট-টু-মেশ ট্রেসেবিলিটি সহ; এসজিএস-স্বীকৃত; বিভি এবং টিইউভি পরিদর্শন উপলব্ধ। প্রথম নিবন্ধ পরিদর্শনের সাথে অঙ্কন-নিয়ন্ত্রিত উত্পাদন।

উৎস: ডিএলএক্স অ্যালয় পণ্য ক্যাটালগ। ইঙ্গট থেকে তৈরি ঢেউতোলা জাল পর্যন্ত প্রত্যয়িত রসায়ন।

তৃতীয় পক্ষের পরিদর্শন দ্বারা এসজিএস, বিভি, বা টিইউভি উপলব্ধ। ইলেক্ট্রোলাইজার ওএম অঙ্কন মূল্যায়নের জন্য ৫টি শীটের বিনামূল্যে নমুনা।

• আমি আমার সেলের জন্য সঠিক পিচ এবং অ্যামপ্লিটিউড কীভাবে নির্বাচন করব?

  আপনার লক্ষ্য কারেন্ট ঘনত্ব এবং প্রতি সেলের গ্যাস উৎপাদন হার দিয়ে শুরু করুন। উচ্চতর কারেন্ট ঘনত্বে আরও বেশি গ্যাস অপসারণ ক্ষমতা প্রয়োজন — অ্যামপ্লিটিউড বাড়ান বা চ্যানেলের ক্রস-সেকশনাল এলাকা যোগ করতে পিচ কমান। আপনার ফ্লো মডেলিং (সিএফডি) প্রাথমিক প্যারামিটারগুলি নির্দেশ করবে। যদি আপনার সিএফডি মডেল না থাকে, আমরা অভিজ্ঞতামূলক একক-সেল পরীক্ষার জন্য ২-৩ পিচ/অ্যামপ্লিটিউড সংমিশ্রণে নমুনা শীট সরবরাহ করতে পারি। বেশিরভাগ গ্রাহক দুটি পুনরাবৃত্তির মধ্যে তাদের সর্বোত্তম জ্যামিতিতে পৌঁছান।

• ঢেউতোলা কি শীট প্রান্তের সাথে কোণে ওরিয়েন্টেড করা যেতে পারে?

  স্ট্যান্ডার্ড হল শীটের দৈর্ঘ্যের সমান্তরাল চ্যানেল — এটি বেশিরভাগ সেল ডিজাইনে ইনলেট থেকে আউটলেটে স্বাভাবিক প্রবাহের দিকের সাথে সারিবদ্ধ। যদি আপনার ডিজাইনের জন্য কোণে চ্যানেলগুলির প্রয়োজন হয় (যেমন, ক্রস-ফ্লোর জন্য ৪৫°), শীটগুলি নির্দিষ্ট কোণে ঢেউতোলা পরে কাটা হয়। কাটা প্রান্তগুলি কোণে ঢেউতোলা চ্যানেলগুলিকে ছেদ করবে — কিছু খোলা চ্যানেলের প্রান্ত উন্মুক্ত থাকবে। আমরা আলোচনা করতে পারি যে এটি আপনার ডিজাইনের জন্য গ্রহণযোগ্য কিনা বা ফর্মিং রোল ওরিয়েন্টেশন সামঞ্জস্য করা উচিত কিনা।

• আপনি কি সবচেয়ে পাতলা ঢেউতোলা জাল তৈরি করতে পারেন?

  মোট পুরুত্ব (সাবস্ট্রেট পুরুত্ব + ঢেউতোলা অ্যামপ্লিটিউড): বোনা সাবস্ট্রেটের জন্য ন্যূনতম প্রায় ০.৭ মিমি ০.১০ মিমি তার এবং ০.৫ মিমি অ্যামপ্লিটিউড সহ। ব্যবহারিক ন্যূনতম সাবস্ট্রেট তারের ব্যাস দ্বারা চালিত হয় — ঢেউতোলা শিখরগুলিতে ফাটল ছাড়াই বাঁকানো সহ্য করার জন্য তারটিকে অবশ্যই টিকে থাকতে হবে। প্রসারিত ধাতব সাবস্ট্রেটের জন্য, ০.১৫ মিমি শীট এবং ০.৬ মিমি অ্যামপ্লিটিউড সহ ন্যূনতম মোট পুরুত্ব প্রায় ০.৯ মিমি।

• ঢেউতোলা প্রক্রিয়া কি জালের পৃষ্ঠের ক্ষতি করে?

  না — আমাদের ফর্মিং রোলগুলি নিকেলের উপর পৃষ্ঠের চিহ্ন প্রতিরোধ করার জন্য পালিশ করা হয়। জাল প্রতিটি শিখর এবং উপত্যকায় একটি নিয়ন্ত্রিত ব্যাসার্ধের চারপাশে বাঁকানো হয়। পোস্ট-ফর্ম অ্যানিলিং বাঁকানো থেকে কোনও পৃষ্ঠের চাপ উপশম করে। তৈরি ঢেউতোলা জালের পৃষ্ঠের অবস্থা সমতল সাবস্ট্রেটের পৃষ্ঠের অবস্থার সমতুল্য — যদি সাবস্ট্রেটটি উজ্জ্বল অ্যানিলড হয়, তবে ঢেউতোলা জালটি উজ্জ্বল অ্যানিলড হয়।

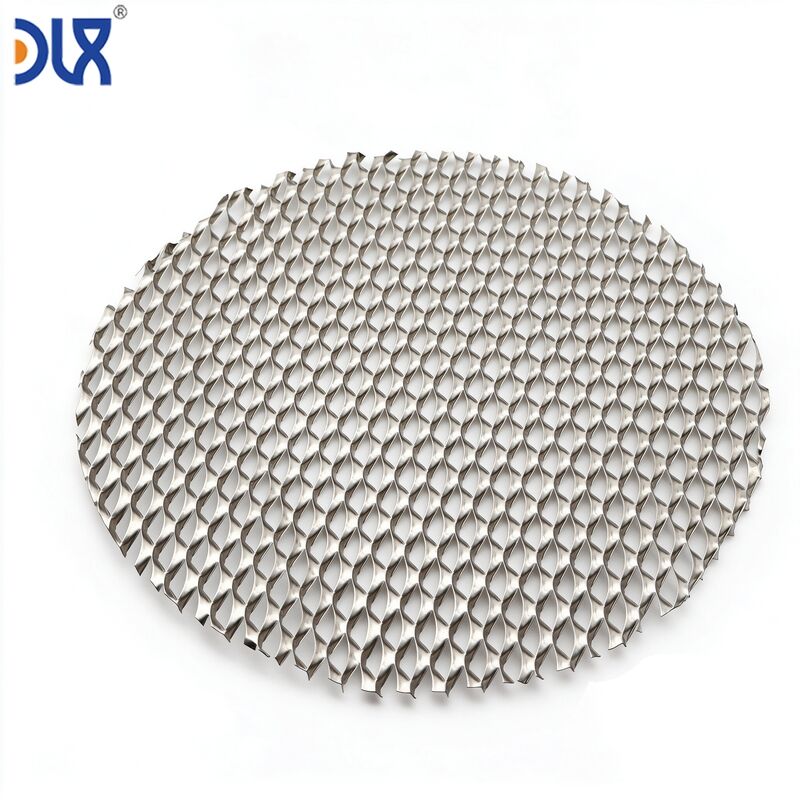

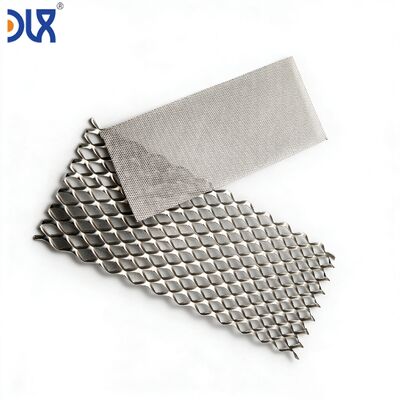

• আপনি কি ঢেউতোলা প্রসারিত জাল তৈরি করতে পারেন যা ঢেউতোলা বোনা জালের মতো?

  হ্যাঁ। প্রসারিত নিকেল জাল একই ফর্মিং প্রক্রিয়া দিয়ে ঢেউতোলা করা যেতে পারে। মূল পার্থক্য হল যে প্রসারিত জালের দিকনির্দেশনা রয়েছে — হীরার প্যাটার্নের একটি দীর্ঘ-ওয়ে এবং শর্ট-ওয়ে ওরিয়েন্টেশন রয়েছে। ফর্মিং রোলগুলির মাধ্যমে সর্বাধিক যান্ত্রিক অখণ্ডতার জন্য ঢেউতোলা চ্যানেলগুলি LWD দিকের সাথে সারিবদ্ধ করা উচিত। আমরা অঙ্কন পর্যালোচনার সময় সর্বোত্তম ওরিয়েন্টেশন নিশ্চিত করব।
