| ব্র্যান্ড নাম: | DLX |
| মডেল নম্বর: | K MI থার্মোকল ক্যাবল টাইপ করুন |
| MOQ: | 50 |
| পেমেন্ট শর্তাবলী: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| সরবরাহ ক্ষমতা: | 100000 মিটার মাস |

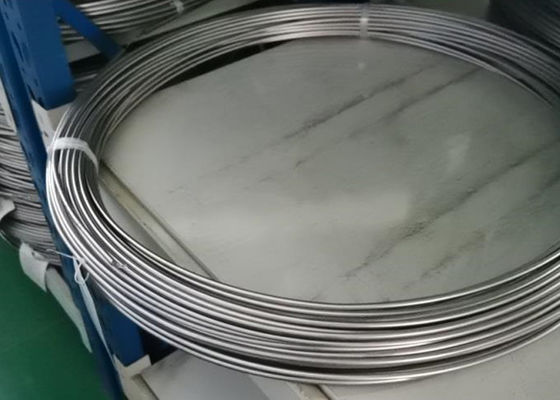

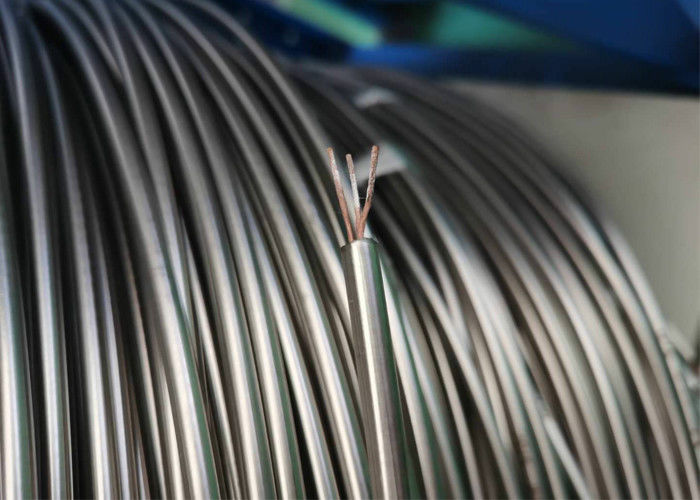

টাইপ K SS310 MI 3.2mm খনিজ অন্তরক কেবল তেল এবং গ্যাসের জন্য

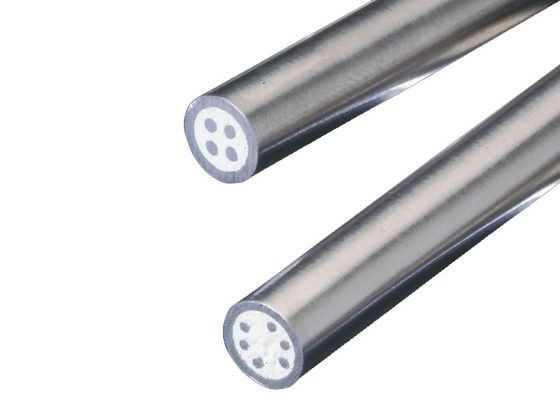

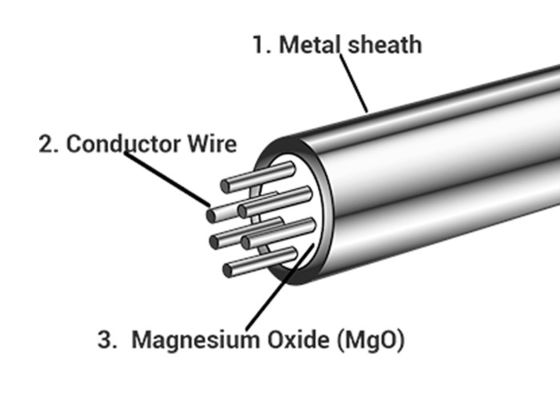

M.I. (খনিজ অন্তরক) কেবল থার্মোকাপল তারগুলিকে একে অপরের থেকে এবং তাদের ঘিরে থাকা ধাতব আবরণ থেকে অন্তরক করতে ব্যবহৃত হয়।খনিজ অন্তরক থার্মোকাপলগুলি অগ্নি-প্রতিরোধী ম্যাগনেসিয়াম অক্সাইডে চাপযুক্ত থার্মো তার যা উচ্চ চাপ প্রতিরোধের নিশ্চয়তা দেয়। এগুলি -200...+1100 °C তাপমাত্রার পরিসরের জন্য উপযুক্ত। টাইপ Kখনিজ অন্তরকনলের মাঝখান দিয়ে দুটি (বা ডুপ্লেক্স হলে চারটি) থার্মোকাপল তার চলে। তারপর নলটি ম্যাগনেসিয়াম অক্সাইড পাউডার দিয়ে ভরা হয় এবং তারগুলি সঠিকভাবে অন্তরক এবং পৃথক করা হয়েছে তা নিশ্চিত করার জন্য সংকুচিত করা হয়। MI কেবল থার্মোকাপল তারকে ক্ষয় এবং বৈদ্যুতিক হস্তক্ষেপ থেকে রক্ষা করতে সাহায্য করে।
| কোড | থার্মোকাপলের তারের উপাদান | |
| +ধনাত্মক লেগ | -ঋণাত্মক লেগ | |
| N | নি-ক্র-সি (NP) | নি-সি-ম্যাগনেসিয়াম (NN) |
| K | নি-ক্র (KP) | নি-আল(সি) (KN) |
| E | নি-ক্র (EP) | কিউ-নি |
| J | লোহা (JP) | কিউ-নি |
| T | তামা (TP) | কিউ-নি |
| B | প্ল্যাটিনাম রোডিয়াম-30% | প্ল্যাটিনাম রোডিয়াম-6% |
| R | প্ল্যাটিনাম রোডিয়াম-13% | প্ল্যাটিনাম |
| S | প্ল্যাটিনাম রোডিয়াম-10% | প্ল্যাটিনাম |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (আমেরিকান সোসাইটি ফর টেস্টিং অ্যান্ড মেটেরিয়ালস) E 230 | (আমেরিকান ন্যাশনাল স্ট্যান্ডার্ড ইনস্টিটিউট) MC 96.1 | (আন্তর্জাতিক ইলেকট্রোটেকনিক্যাল কমিশন 584 দ্বারা ইউরোপীয় মান)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (ব্রিটিশ স্ট্যান্ডার্ডস) 4937.1041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (জাপানি শিল্প মান) C 1602 - C 1610 | (রাশিয়ান স্পেসিফিকেশনের একীকরণ) 3044 |
ব্যাস (মিমি): 0.5 থেকে 12.7 মিমি।
| বাইরের আবরণ (মিমি) | কোর তারের ব্যাস (মিমি) | আবরণ উপাদান | দৈর্ঘ্য (মি) | |||||
| আমাদের ব্যাস। | প্রাচীরের পুরুত্ব | K,N,E,J,T প্রকার | S,R,B প্রকার | K,N প্রকার | E,J,T প্রকার | S,R প্রকার | B প্রকার | |
| 0.5 | 0.05-0.1 | 0.08-0.12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0.1-0.2 | 0.15-0.2 | --- | 300 | ||||
| 1.5 | 0.15-0.25 | 0.23-0.3 | --- | 200 | ||||
| 1.6 | 0.16-0.26 | 0.26-0.36 | --- | 200 | ||||
| 2 | 0.25-0.35 | 0.4-0.5 | 0.25-0.3 | 180 | ||||
| 3 | 0.38-0.48 | 0.5-0.6 | 0.30-0.4 | 80 | ||||
| 3.2 | 0.48-0.58 | 0.58-0.68 | 0.30-0.4 | 75 | ||||
| 4 | 0.52-0.62 | 0.6-0.7 | 0.35-0.4 | 70 | ||||
| 4.8 | 0.73-0.83 | 0.75-0.85 | 0.4-0.45 | 40 | ||||
| 5 | 0.78-0.88 | 0.80-0.90 | 0.4-0.45 | 40 | ||||
| 6 | 0.98-1.08 | 0.90-1.1 | 0.45-0.5 | 30 | ||||
| 6.4 | 1.05-1.15 | 1.02-1.12 | 0.45-0.5 | 30 | ||||
| 8 | 1.30-1.44 | 1.30-1.40 | 0.45-0.5 | 20 | ||||
| 12.7 | 1.75-1.90 | 1.92-2.05 | --- | 10 | ||||
| পণ্যের নাম | কোড | প্রকার | আবরণ উপাদান | বাইরের ব্যাস (মিমি) | তাপমাত্রা |
| নি ক্র-নি-সি | KK | K | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICROBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| নি ক্র সি-নি সি | NK | N | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICRPBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| নি ক্র-কনস্ট্যান্টান | EK | E | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 4.0-8.0 | 800 | |||
| লোহা-কনস্ট্যান্টান | JK | J | SS304 | 1.0 | 300 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 1.0-8.0 | 800 | |||
| তামা-কনস্ট্যান্টান | TK | T | SS304 | -200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
